Система УФ знезараження ВОДОГРАЙ В-КС (WATERLIGHT WB)

Система УФ знезараження WATERPLAY WB-2250

Згідно “Порядку очищення стічних вод перед скиданням” (Постанова Кабінету Міністрів України № 378 від 02.04.2024 р.) для знезараження стічних вод повинні використовуватись установки ультрафіолетового опромінення ТІЛЬКИ заводського виготовлення.

Призначення

Система УФ знезараження WATERLIGHT WB належать до систем канального типу і призначена для знезараження попередньо очищених стічних вод з вмістом завислих часток не більше 15 мг/дм³.

Ефективність знезараження

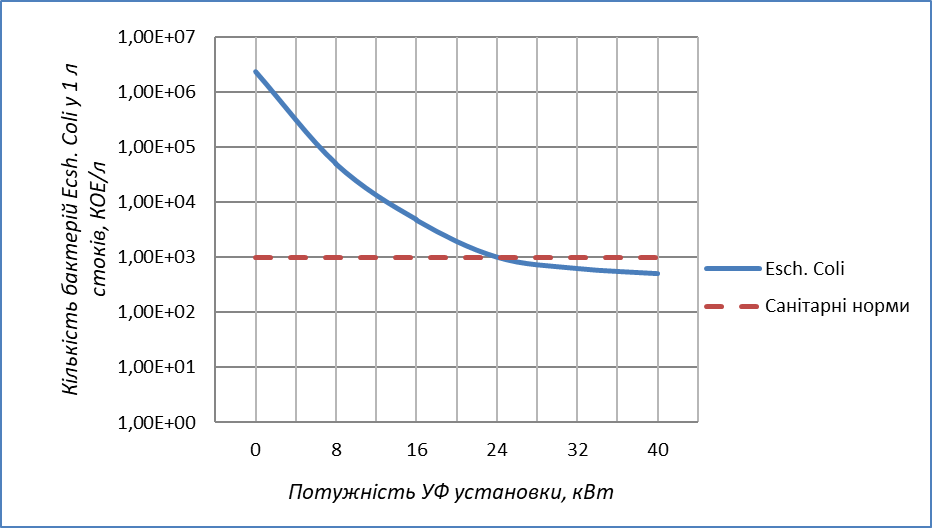

На діаграммі наведена ефективність УФ знезараження стічних вод на очисних спорудах міста Кривий Ріг при постійних витратах води Q = 1300 м³/годину (360 л/с). Установка ВОДОГРАЙ 22В8КС. Як видно з діаграми, установка забезпечує ефективне знезараження стічних вод при питомих витратах електрики 18,5 – 24,6 Вт годин/м³, що робить її економічно доцільною.

Основні технічні параметри УФ установки ВОДОГРАЙ 22В8КС (WATERLIGHT WB50000)

*Показник*	*Величина*
Максимальна продуктивність (у пікові години), м³/годину	3 150
Середня продуктивність, м³/добу (м³/годину)	50 000 (2 080)
Доза УФ опромінення при прозорості води, яка дорівнюється 45% (коефіцієнт поглинання УФ опромінення – 0,55 см^-1)	40 мДж/см²
Тип УФ лампи	амальгамна
Ресурс УФ лампи	16 000 годин
Кількість УФ ламп	176 шт.
Напруга живлення	400 В, 3 ф.
Частота електричної мережі	50 Гц
Потужність у режимі максимальної продуктивності	90 кВт
Середня потужність	60 кВт
Коефіцієнт потужності (cos φ)	0,96

Конструкція

УФ системаВОДОГРАЙ 22В8КС складається з 22 однакових знезаражувальних модулів типу В8КС, 11 шаф управління і системи автоматичного регулювання рівня води у каналі. Кожен знезаражуючий модуль має у своєму складі 8 потужних амальгамних УФ ламп. Для захисту від контакту з водою УФ лампи поміщені в захисні трубки з кварцового скла. Для очищення захисних кварцових трубок від бруду, який накопичується на їх поверхні під час роботи знезаражуючої системи, модуль оснащується механізмом автоматичного очищення.

Установка УФ знезараження води ВОДОГРАЙ 22В8КС. Знезаражуючі модулі.

Знезаражуючий модуль встановлюють всередині каналу, шафа керування розташовується поруч з модулем знезараження.

Однією з особливостей роботи УФ установок канального типу є необхідність їх оснащення системою автоматичної підтримки рівня води у каналі (АСКУР). При недостатньому рівні води у каналі УФ лампи, які розташовані у верхній частині знезаражуючого модуля (при горизонтальному розташуванні УФ ламп), або верхня частина УФ ламп (при їх вертикальному розташуванні) не будуть знезаражувати воду. Це буде негативно впливати на ефективність знезаражування стоків і може привести до порушень у роботі механізмів очищення захисних трубок з кварцового скла. Також при високому рівні води у каналі може настати аварійна ситуація, яка приведе до затоплення модуля. АСКУР забезпечує постійний рівень води у каналі шляхом зменшення ефективної поперечної площини каналу при зменшені протоки води і навпаки, збільшуючи її при зростанні протоки.

Система автоматичниго регулювання рівня води у каналі АСКУР

Система автоматичного регулювання рівня води у каналі (АСКУР)

Система управління

Керування знезаражуючою системою здійснюється за допомогою блоку автоматичного управління, який забезпечує:

оперативний контроль і управління роботою УФ ламп;
управління роботою механізмів автоматичного очищення захисних кварцових трубок;
контроль ефективності УФ знезараження;
автоматичне запам’ятовування і зберігання інформації про роботу УФ системи;
виведення оперативної інформації на монітор оператора.

САУ забезпечує: оперативний контроль роботи всіх 176 УФ ламп, управління роботою 22 механізмів очищення кварцових колб, контроль рівня води у лотку і системою управління цим рівнем, контроль інтенсивності УФ випромінювання (контроль дози УФ випромінювання); управління кількістю одночасно працюючих УФ ламп в залежності від миттєвої протоки по лотку води, що знезаражується.

Алгоритм роботи УФ установки в енергозберігаючому режимі

Алгоритм роботи УФ установки в енергозберігаючому режимі полягає в забезпеченні відповідності певної кількості одночасно працюючих УФ ламп миттєвим витратам води, що знезаражується. З огляду на велику добову нерівномірність протоки стічних вод через лоток, у якому встановлені всі 22 знезаражувальні касети (176 ламп), касети були згруповані в чотири незалежно керованих блоки. Перший блок, що складається з знезаражувальних касет під номерами з 1 по 6 і другий блок, який складається з касет під номерами з 7 по 12, включені постійно і забезпечують знезараження води при її витратах менше ніж 50% від максимального значення, тобто при витратах стоків у 1500 м³/годину, що відповідає роботі очисних споруд у нічний час. Третій блок, який об’єднує касети під номерами з 13 по 18, та четвертий блок, до якого входять касети під номерами з 19 по 22, автоматично включаються при збільшенні протоки води через лоток.

Так, другий або третій блоки касет включаються по черзі при витратах води, що знезаражується у діапазоні від 50 до 75% максимальних витрат. При витратах води, що перевищує 75% від максимального значення, одночасно працюють всі чотири блоки касет. Наведений вище алгоритм роботи УФ установки забезпечує досить високий рівень знезараження стічних вод і дозволяє відстежувати добові та сезонні коливання витрат води, що знезаражується. Управління УФ установкою у такому режимі істотно знижує витрати електроенергії яка необхідна для знезараження всього обсягу стічних вод і зменшує потребу в змінних УФ лампах, що істотно позначається на собівартості УФ знезараження.

Оперативний контроль і управління

Оперативний контроль і управління УФ установкою може одночасно здійснюватися з двох пультів управління: з локального і з віддаленого. Локальний оперативний пульт управління розміщується в шафі управління, який розташовується поруч з шафами ПРА. Він складається з вбудованою в шафу управління сенсорного панельного контролера, який забезпечують контроль основних параметрів УФ установки, спрощену візуалізацію технологічних процесів, які відбуваються в УФ установці і дозволяє здійснювати оперативне управління установкою безпосередньо з місця її розміщення. Що дуже зручно при виконанні технічного обслуговування установки.

Загальне керівництво УФ установкою здійснюється з віддаленого пульта управління, який розташовується в приміщенні оперативного персоналу станції очистки стічних вод (операторської). Віддалений пульт управління складається зі спеціалізованого комп’ютера і локальної мережі інтернет, через яку на цей комп’ютер передається вся інформація про роботу УФ установки. Приклад управління роботою УФ установки з віддаленого комп’ютеризованого пульта управління показаний на малюнку 15. Вся інформація про роботу УФ установки відбивається на екрані комп’ютера за допомогою графічних елементів.

Дистанційний контроль

Система дистанційного контролю забезпечує передачу оперативної інформації про роботу установки на комп’ютер, планшет або мобільний телефон оператора.

Система керування системою УФ знезараження ВОДОГРАЙ 22В8КС

Система оперативного управління

Переваги

Система УФ знезараження стічних вод ВОДОГРАЙ В-КС (WATERLIGHT WB) складається з окремих знезаражуючих модулів, які розміщуються всередині каналу, по якому тече вода.
Завдяки модульній конструкції стає можливим виготовляти знезаражуючі системи великої потужності, що забезпечує потреби великих водогосподарчих підприємств.
Наявність системи управління рівнем води у каналі (лотку) забезпечує підтримку необхідного для роботи знезаражуючого модуля рівня води, що виключає можливість пошкодження механізму очисщення захисних кварцових трубок у режимі “сухого ходу”.
Знезаражуюча система комплектується витратоміром, завдяки якому стає можливим здійснювати гнучке управління роботою знезаражуючої системи в залежності від миттєвих витрат води. Це забезпечує роботу УФ системи в енергозберігаючому режимі.
Наявність системи дистанційного контролю дозволяє здійснювати віддалений оперативний контроль роботи всіх параметрів знезаражуючої системи.
Використання сучасних амальгамних УФ ламп дозволило суттєво підняти ресурс роботи знезаражуючої системи до заміни УФ ламп, що суттєво зменшує експлуатаційні витрати.
