Призначення
- УФ установка ВОДОГРАЙ В10.01С (WATERLIGHT WA10ME) призначена для знезараження стічних вод ультрафіолетовим опромінюванням з вмістом завислих речовин до 15 мг/дм3;
- УФ установка здатна працювати в автономному режимі без постійного обслуговування;
- Установка ВОДОГРАЙ В10.01С (WATERLIGHT WA10ME) може працювати як напорному, так і безнапорному режимах.
Область застосування
Комунальні та промислові підприємства, водоканали, підприємства харчової та фармацевтичної промисловості, лікувальні установи та ін.
Вимоги до води, що знезаражується
Стічна вода, яка надходить на знезараження не повинна вміщувати завислі речовину у кількості понад 15 мг/дм3. При перевищенні цього показника необхідно зменшити протоку води через камеру знезараження.
Основні технічні параметри
| Параметр | Значення |
| Номінальна продуктивність, м3/годину | 10 |
| Доза УФ опромінювання при номінальній продуктивності та прозорості води Т10 = 50%, мДж/см2 | 40 |
| Робочий тиск, МПа (кг/см2), не більше | 0,6 (6,0) |
| Температура води, °С | 4 – 35 |
| Кількість УФ ламп, шт. | 4 |
| Тип УФ ламп | низького тиску |
| Ресурс УФ ламп, години | 12000 |
| Напруга живлення, В | АС 400, 3 фази, 50 Гц |
| Потужність у робочому режимі, Вт | 350 |
| Потужність електричного приводу механізму очищення кварцових колб, Вт | 160 |
| Розміри камери знезараження, не більше, мм | 2200х350х650 |
| Умовний прохід вхідного і вихідного патрубків | Ду 100 |
| Розміри шафи управління, не більше, мм | 600х250х800 |
| Вага камери знезараження (без води), кг | 85 |
| Вага шафи управління, кг | 38 |
Ефективність знезараження
УФ установка ВОДОГРАЙ В10.01С (WATERLIGHT WA10ME) забезпечує знезараження очищених стічних вод у відповідності до вимог СанПіН № 4630-88 «Охорона поверхневих вод від забруднень», при цьому коли – індекс знезараженої води не перевищує 1000 КУО/дм3.
Конструкція

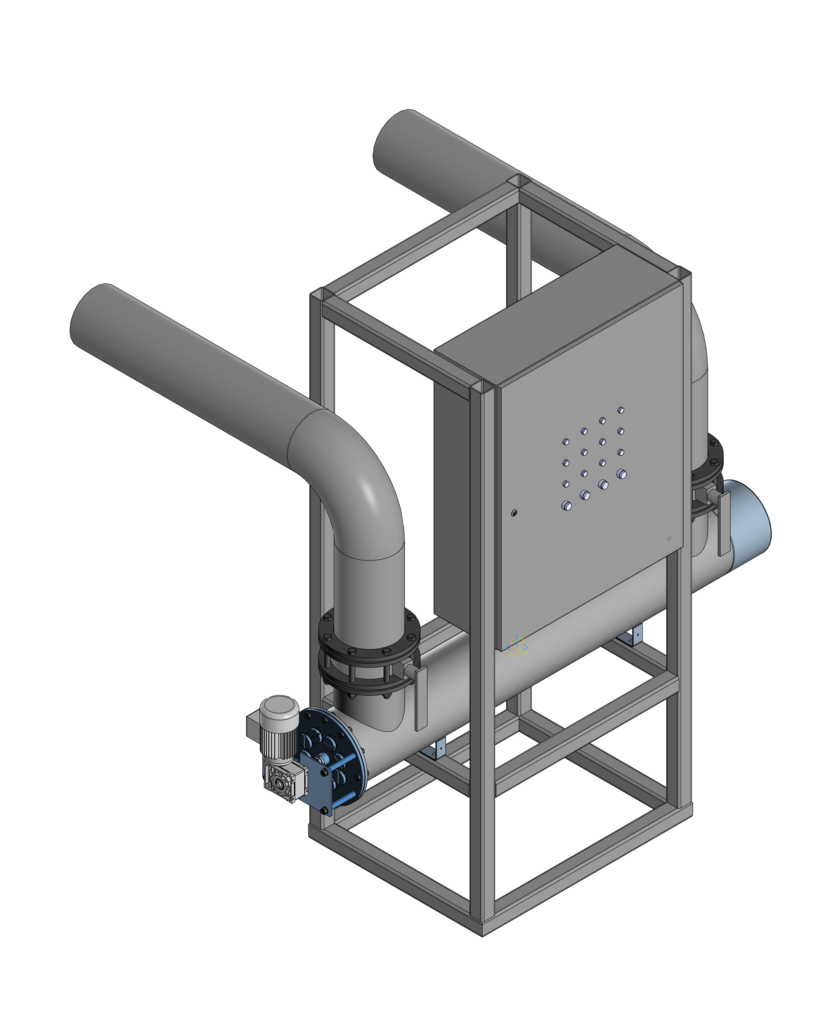

УФ установка складається з камери знезараження з вбудованою автоматичною системою механічного очищення захисних кварцових трубок і шафи управління.
Розміщення камери знезараження – горизонтальне. Положення вхідного та вихідного патрубків оговорюється під час замовлення. Стандартне положення патрубків – вертикальне, знизу.
Камера знезараження має циліндричною форму. Всередині камери знезараження розташовані бактерицидні УФ лампи. Для захисту УФ ламп від безпосереднього контакту з водою кожна УФ лампа поміщена в захисну трубку, яка виконана із прозорого кварцового скла з підвищеним коефіцієнтом пропускання УФ випромінювання. Корпус камери знезараження та інші частини установки, які контактують з водою, виконані з нержавіючої сталі та інших, стійких до корозії матеріалів.
Очищення захисних кварцових трубок від органічних і мінеральних речовин, які відкладаються на її зовнішній поверхні під час робот УФ установки, проводиться за допомогою вбудованої автоматичною системою механічного очищення. Очищення захисних кварцових трубок здійснюється у автоматичному режимі безпосередньо під час знезараження стоків.
Система управління
Управління УФ установкою здійснюється за допомогою шафи управління, за допомогою якої забезпечується включення і виключення УФ ламп, світлова індикацію роботи УФ ламп, облік часу роботи УФ установки, контроль інтенсивності УФ випромінювання, контроль наявності води у камері знезараження.
УФ установка оснащується системою автоматичного управління на базі програмованого логічного контролера, який забезпечує:
- включення/відключення УФ ламп в залежності від наявності води у камері знезараження (захист від «сухого ходу»);
- контроль працездатності УФ ламп;
- облік часу роботи УФ установки (контроль ресурсу УФ ламп);
- контроль інтенсивності УФ випромінювання;
- аварійне відключення УФ ламп при підвищенні температури води в камері знезараження вище допустимого рівня та інше.
Диспетчиризація
УФ установка оснащується системою дистанційного контролю через мережу GPRS, яка забезпечує передачу оперативної інформації про роботу установки на комп’ютер, планшет або мобільний телефон оператора, що дозволяє здійснювати оперативний контроль за ефективністю знезараження води. Система дистанційного контролю побудована на платформі хмарного сервісу OWEN-CLOUD, яка архівує та зберігає данні про роботу УФ установки (https://cloud.owen.ua).
