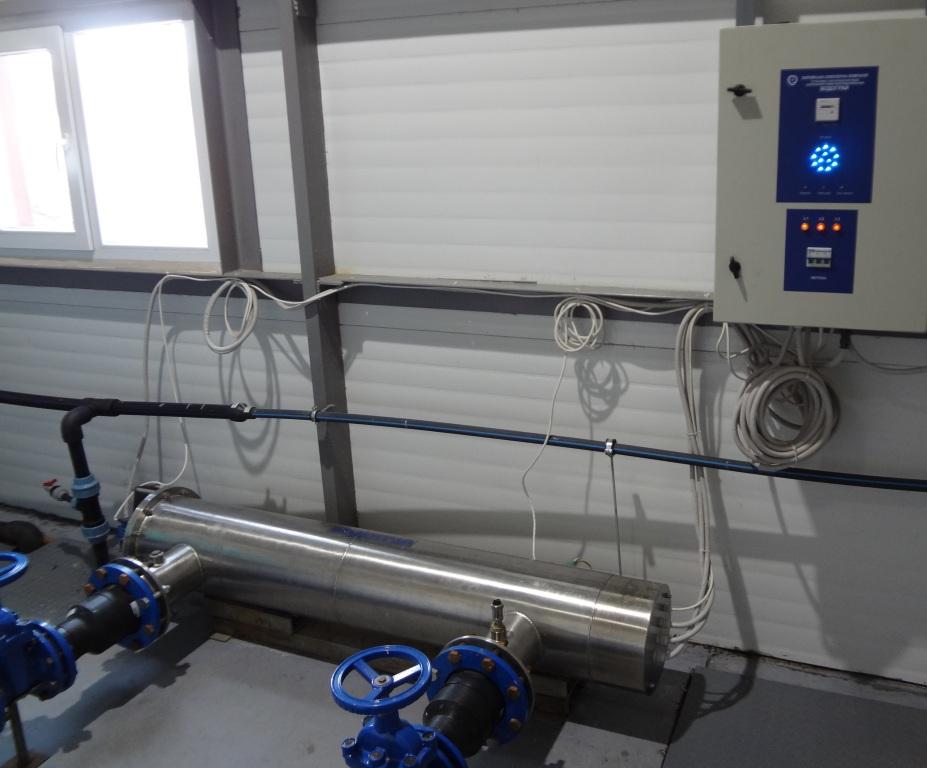

Установка УФ знезараження стічних вод WATERLIGHT WA40ME (ВОДОГРАЙ В40.01С)

Призначення

УФ установка WATERLIGHT WA40 призначена для знезараження стічних вод ультрафіолетовим (УФ) опромінюванням з вмістом завислих речовин до 15 мг/дм3.

УФ установка призначена для роботи в автономному режимі без постійного обслуговування.

Область застосування

Комунальні підприємства, водоканали, підприємства харчової та фармацевтичної промисловості, лікувальні установи та ін.

Вимоги до води, що знезаражується

Стічна вода, яка надходить на знезараження не повинна вміщувати завислі речовину у кількості понад 15 мг/дм3. При перевищенні цього показника необхідно зменшити протоку води через камеру знезараження.

Основні технічні параметри

ПараметрЗначення
Номінальна продуктивність, м3/годину40
Доза УФ опромінювання при номінальній продуктивності та прозорості води Т10 = 50%, мДж/см240
Робочий тиск, МПа (кг/см2), не більше0,6 (6,0)
Температура води, °С 4 – 35
Кількість УФ ламп, шт.16
Тип УФ лампнизького тиску
Ресурс УФ ламп, години13000
Напруга живлення, ВАС 400, 3 фази, 50 Гц
Потужність у робочому режимі, Вт1350
Потужність електричного приводу механізму очищення кварцових колб, Вт120
Розміри камери знезараження, не більше, мм2200х350х650
Умовний прохід вхідного і вихідного патрубківДу 100
Розміри шафи управління, не більше, мм800х250х1000
Вага камери знезараження (без води), кг110
Вага шафи управління, кг48

Ефективність знезараження

УФ установка WATERLIGHT WA40ME забезпечує знезараження очищених стічних вод у відповідності до вимог СанПіН № 4630-88 «Охорона поверхневих вод від забруднень», при цьому коли – індекс знезараженої води не перевищує 1000 КУО/дм3.

Конструкція

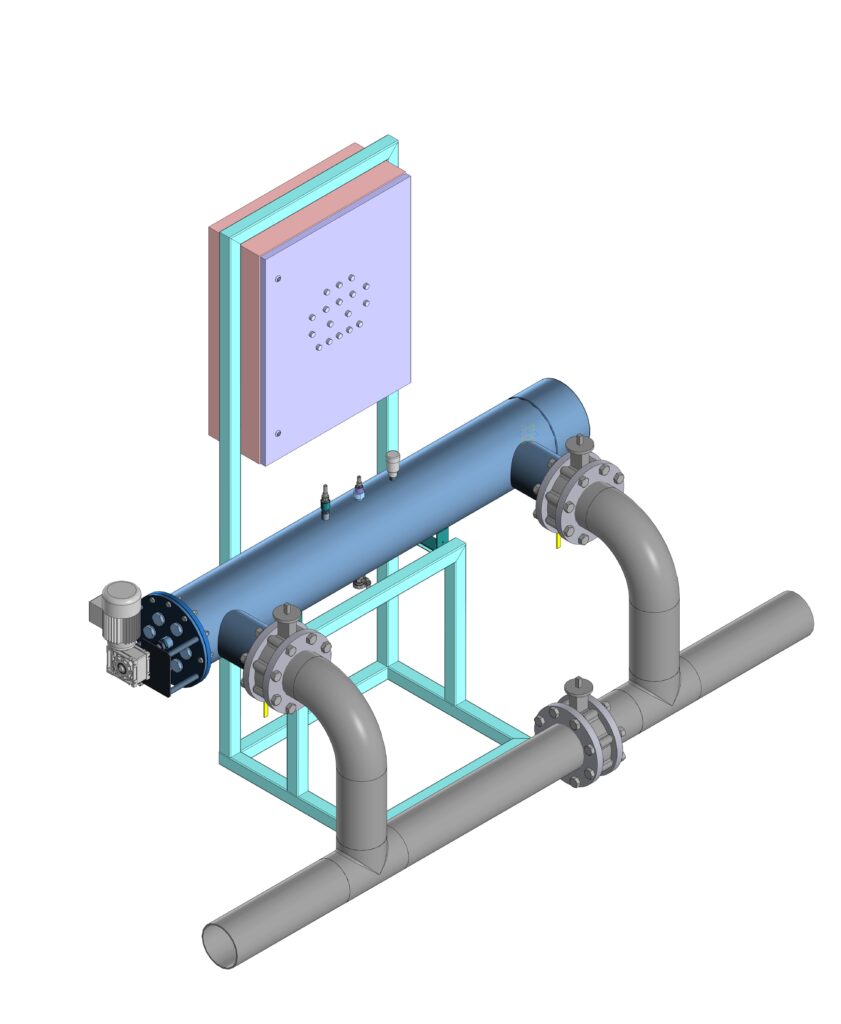

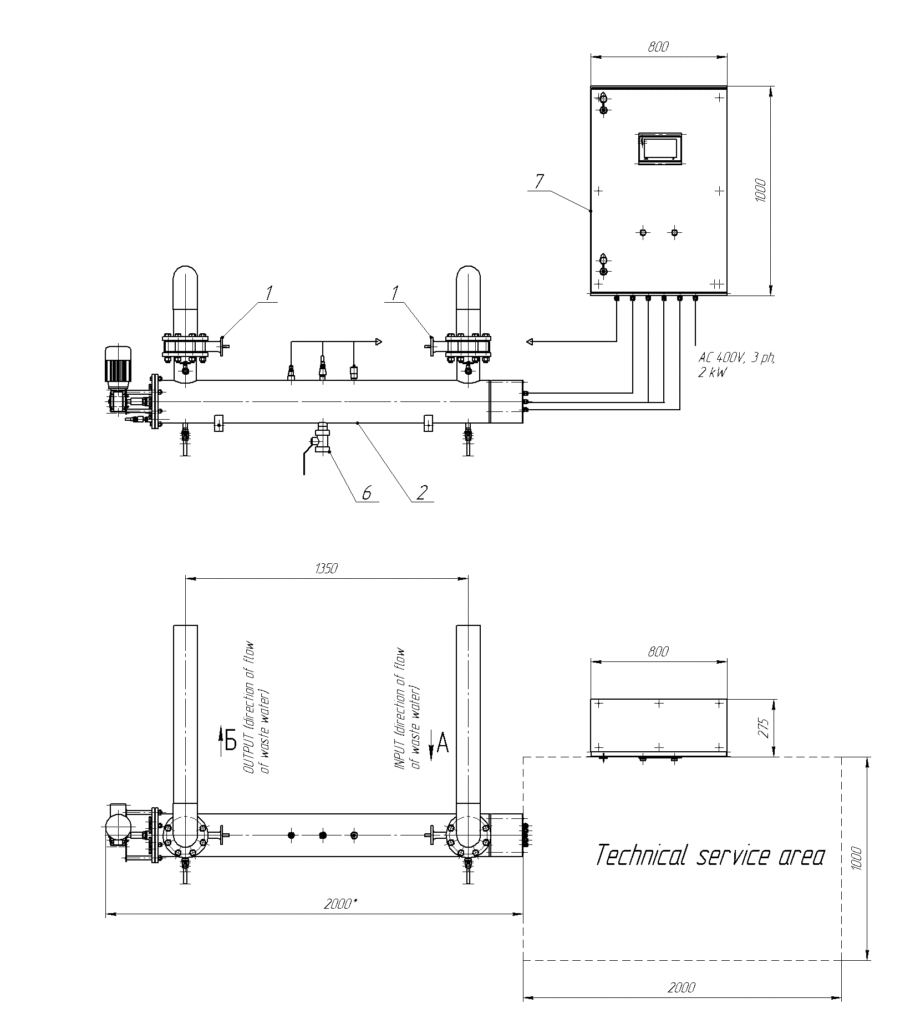

УФ установка складається з камери знезараження з вбудованою автоматичною системою механічного очищення кварцових колб, шафи управління.

Розміщення камери знезараження – горизонтальне. Положення вхідного та вихідного патрубків оговорюється під час замовлення. Стандартне положення патрубків – вертикальне, знизу.

Камера знезараження має циліндричною форму. Всередині камери знезараження розташовані бактерицидні УФ лампи. Для захисту УФ ламп від безпосереднього контакту з водою кожна УФ лампа поміщена в захисну колбу, яка виконана із прозорого кварцового скла з підвищеним коефіцієнтом пропускання бактерицидного УФ випромінювання. Корпус камери знезараження та інші частини установки, які контактують з водою його частини виконані з нержавіючої сталі та інших, стійких до корозії матеріалів.

Очищення кварцових колб від органічних і мінеральних речовин, які відкладаються на зовнішній поверхні захисної колби проводиться за допомогою вбудованої автоматичною системою механічного очищення кварцових колб, яке здійснюється безпосередньо під час знезараження стоків.

Система управління

Управління УФ установкою здійснюється за допомогою шафи управління, за допомогою якої забезпечується включення і виключення УФ ламп, світлова індикацію роботи УФ ламп, облік часу роботи УФ установки, контроль інтенсивності УФ випромінювання, контроль наявності води у камері знезараження.

УФ установка оснащена системою автоматичного управління на базі програмованого логічного контролера, який забезпечує:

  • включення/відключення УФ ламп в залежності від наявності води у камері знезараження (захист від «сухого ходу»);
  • контроль працездатності УФ ламп;
  • облік часу роботи УФ установки (контроль ресурсу УФ ламп);
  • контроль інтенсивності УФ випромінювання;
  • аварійне відключення УФ ламп при підвищенні температури води в камері знезараження вище допустимого рівня.

Диспетчиризація

УФ установка оснащується системою дистанційного контролю через мережу GPRS, яка забезпечує передачу оперативної інформації про роботу установки на комп’ютер, планшет або мобільний телефон оператора, що дозволяє здійснювати оперативний контроль за ефективністю знезараження води. Система дистанційного контролю побудована на платформі хмарного сервісу OWEN-CLOUD, яка архівує та зберігає данні про роботу УФ установки (https://cloud.owen.ua).
