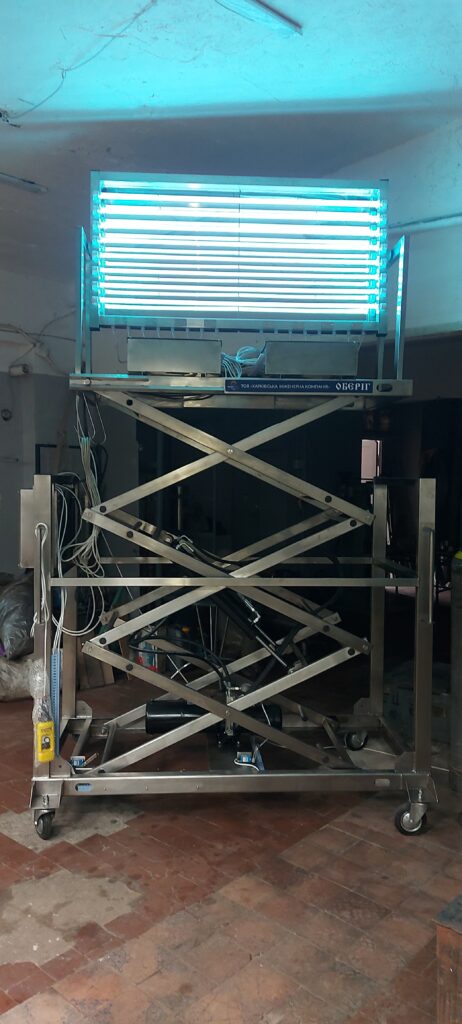

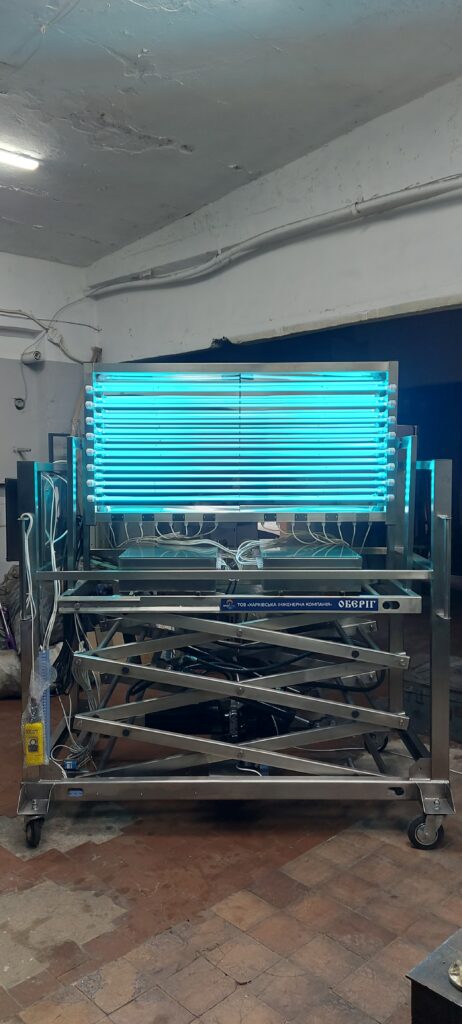

Надпотужний мобільний бактерицидний опромінювач ОБЕРІГ М16.1554Т5 ІР54 призначений для знезараження виробничих приміщень УФ випромінюванням. Забезпечує одночасне знезараження приміщення площею 150 – 200 м2 при висоті приміщення до 9 м.
Область застосування – промислові підприємства харчової та фармацевтичної промисловості, зерносховища, метрополітен, спортивні та концертні зали, тощо.
Основні технічні показники
| № | Показник | Значення | Од. виміру |
| 1 | Інтенсивність УФ опромінення на відстані 10 м | ||
| у режимі А | 0,37 | Вт/м2 | |
| у режимі Б | 0,63 | Вт/м2 | |
| 2 | Розрахункова ефективність знезараження (за Staphylococcus aureus – як санітарно-показникового мікроорганізму) | 99,9 | % |
| 3 | Значення знезаражуючої дози УФ опромінення | 385 | Дж/м3 |
| 4 | Найбільша висота підйому УФ випромінювача (по осі) | 4,25 | м |
| 5 | Висота УФ випромінювача у транспортному стані | 1,7 | м |
| 6 | Об’єм приміщення, що знезаражується за 20 – 30 хвилин | 1700 | м3 |
| 7 | Площа, яка знезаражується у режимі Б (при перпендикулярному розташування УФ випромінювача на відстані 10 м) | 110 | м2 |
| 8 | Довжина хвилі УФ випромінювання | 253,7 | нм |
| 9 | Тип УФ ламп | амальгамні | |
| 10 | Ресурс УФ ламп | 12000 | годин |
| 11 | Кількість УФ ламп | 16 | шт. |
| 12 | Потужність | 3,2 | кВт |
| 13 | Коефіцієнт потужності (cos ф) | 0,98 | |
| 14 | Напруга | 230, 50 Гц | В |
| 15 | Розміри | 2050 х 1110 х H | мм |
| Висота підйому | 4,5 | м | |
| Найменша габаритна висота бактерицидного УФ опромінювача (висота у транспортному положенні) | 1950 | мм | |
| 16 | Вага | 600 | кг |

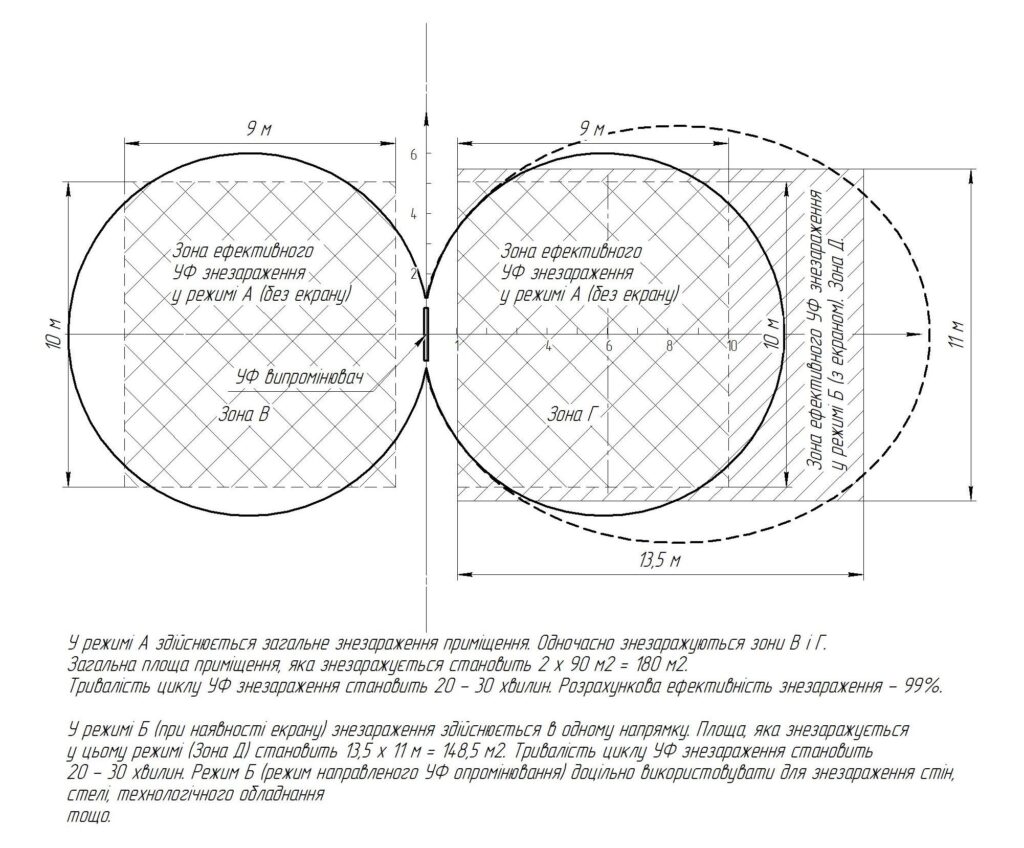

Ефективність знезараження
Ефективність УФ знезараження повітря розраховується згідно настанови Р 3.1.683-98 «Використання ультрафіолетового бактерицидного випромінювання для знезараження поверхонь і приміщень» з врахуванням вимог Наказу Мінздраву України № 882 від 06.05.2021 р. «Використання ультрафіолетового бактерицидного випромінювання для знезараження повітря та дезінфекції поверхонь».
Конструктивне виконання

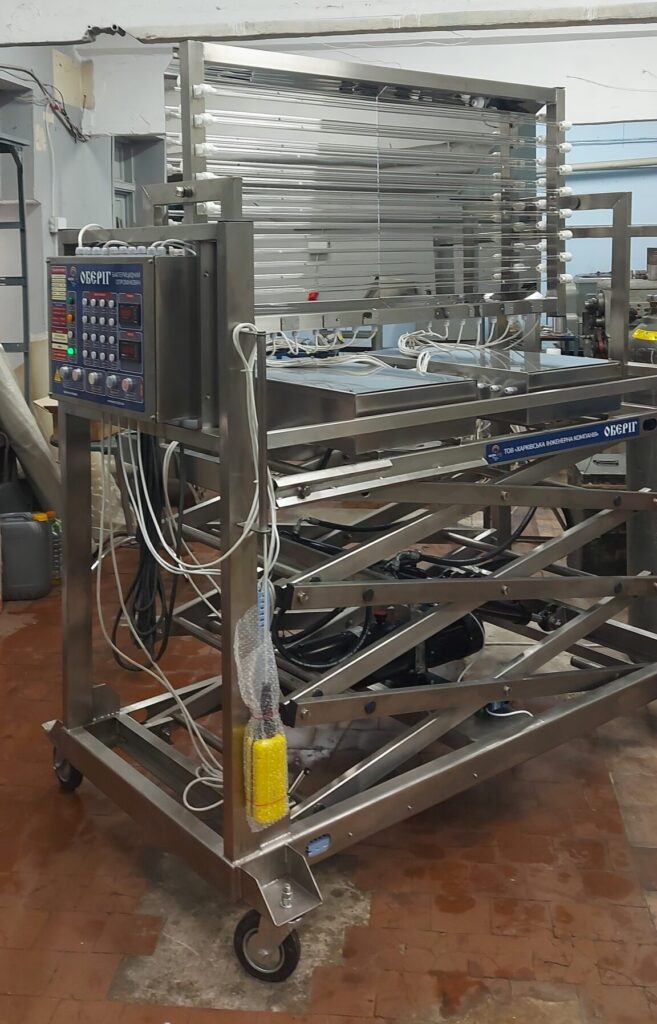

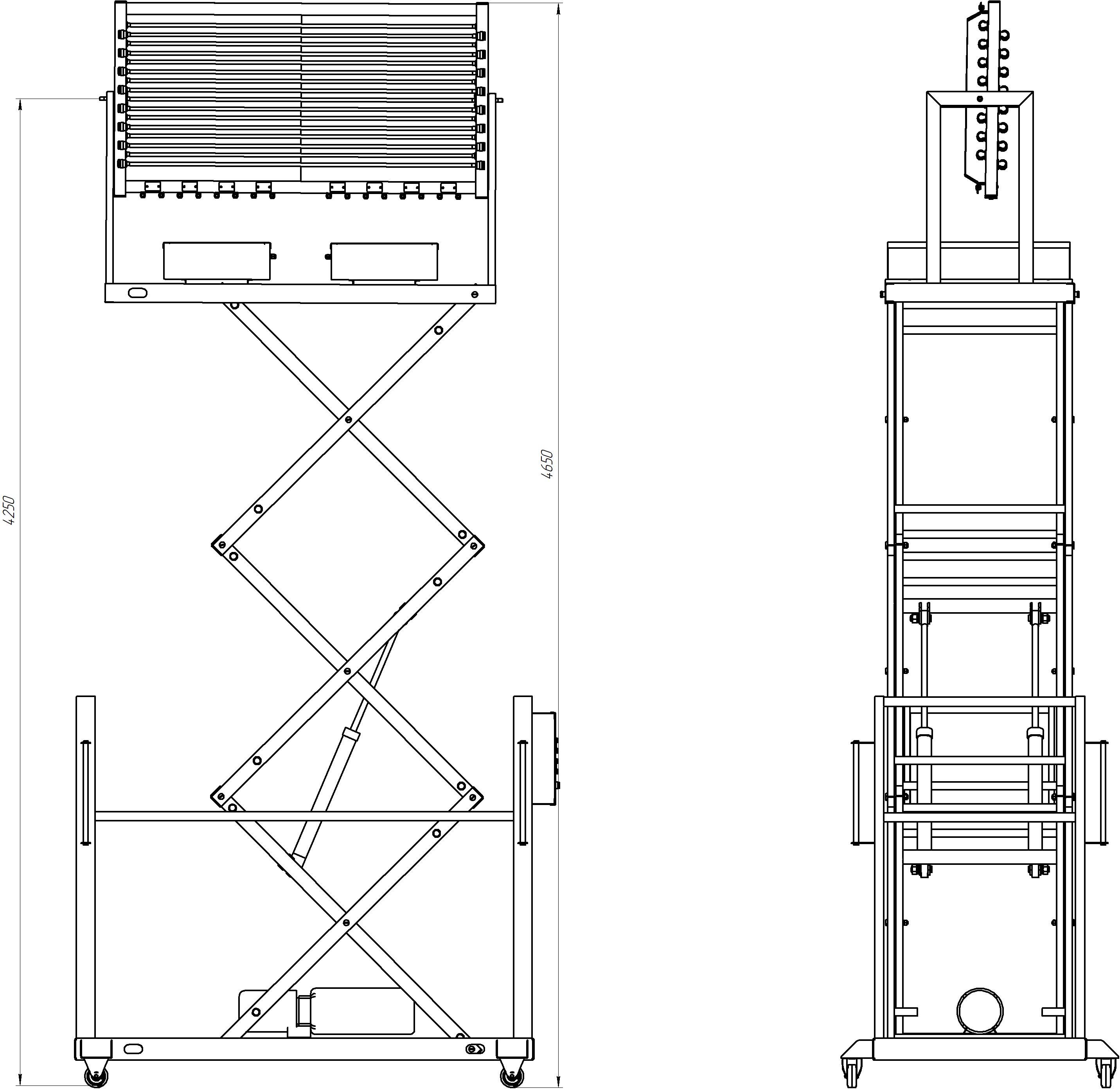

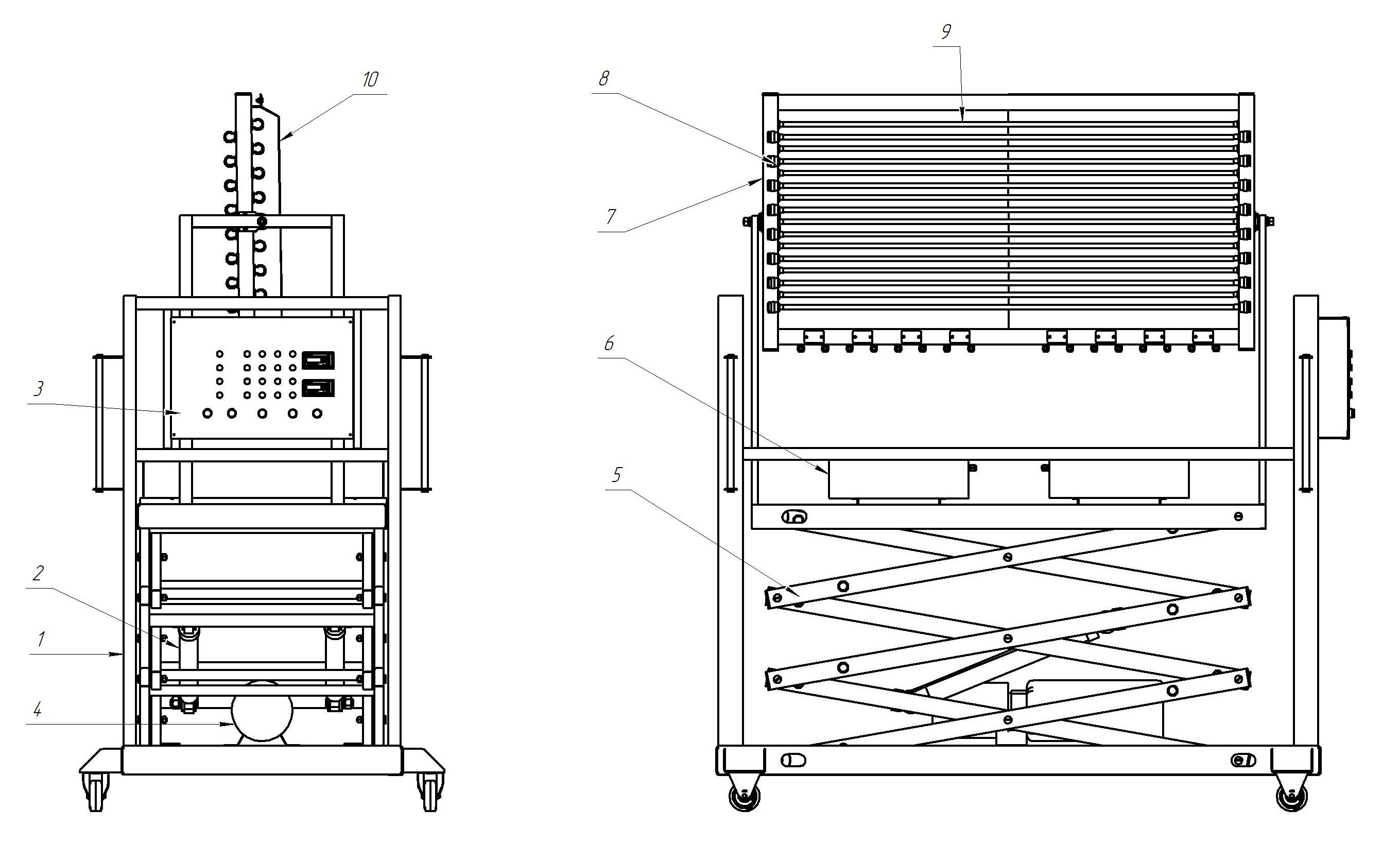

Бактерицидний опромінювач виконується у мобільному варіанті. Він складається з пересувної платформи на якій розмішені підйомний механізм з гідравлічним приводом, блок живлення УФ ламп, УФ випромінювач та блок управління. УФ випромінювач має можливість повертатись навколо своєї горизонтальної осі на кут у 180о. Це дозволяє забезпечити ефективне знезараження стелі, стін, підлоги і технологічного обладнання. УФ випромінювач оснащується екраном, який має високу відбиваючу здатність. Наявність такого екрану у купі з можливістю зміни кута опромінення забезпечує можливість створення направленого потоку УФ випромінювання, що надає можливість ефективно знезаражувати стелю, підлогу, стіни, технологічне обладнання та інші об’єкти.

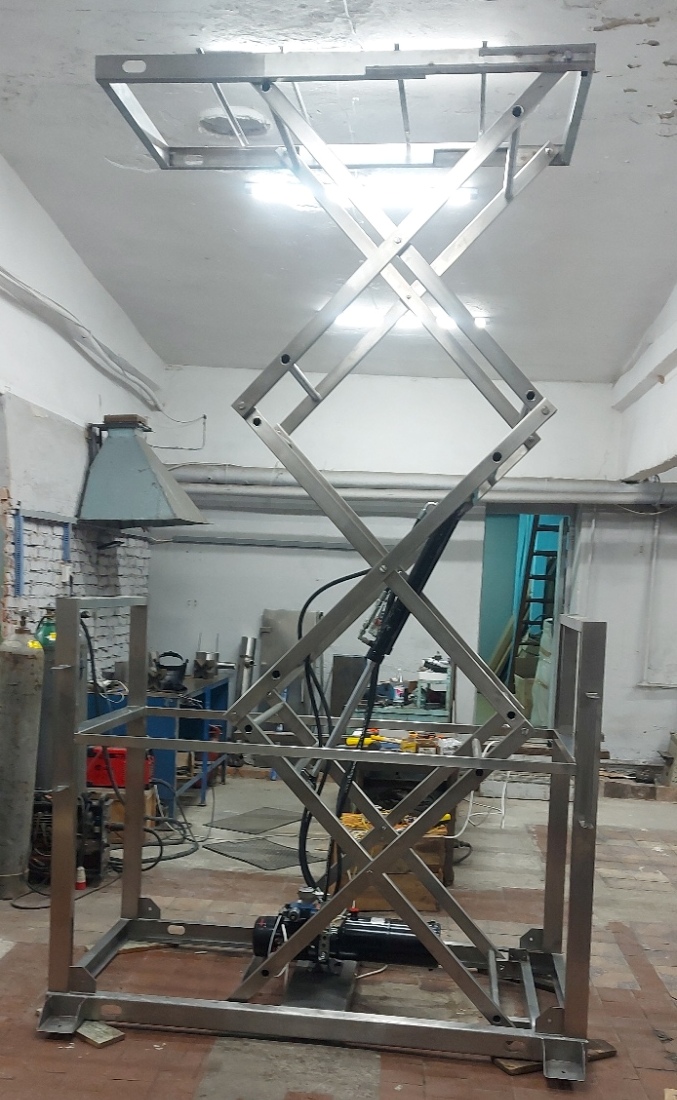

Підйом УФ випромінювача на робочу висоту (висоту, яка забезпечує максимальну ефективність УФ знезараження) здійснюється у автоматичному режимі за допомогою гідравлічного приводу, який складається з гідравлічного циліндру і олійної станції. Конструкційні елементи бактерицидного опромінювача виготовляється з нержавіючої сталі (AISI 304) у пило- та вологозахищеному виконанні (IP54). Окремі елементи опромінювача, як-то гідравлічний циліндр, олійна станція та деякі інші можуть бути виконані з інших матеріалів.
Ступінь захисту оболонки за ДСТУ IEC 60529:2019 – IP54. Режим роботи – тривалий.
Система управління
Бактерицидний опромінювач оснащується системою автоматичного управління механізмом підйому УФ випромінювача на робочу висоту та системою дистанційного контролю роботи опромінювача, яка забезпечує віддалений оперативний контроль працездатності кожної зі встановлених у ньому бактерицидних ламп, а також облік ресурсу її роботи.
Система управління оснащається двоканальним реле часу, за допомогою якого встановлюється інтервал затримки включення УФ ламп (який необхідний для того, щоб оперативний персонал покинув приміщення, де буде здійснюватися знезараження) та тривалість самого процесу знезараження. Крім того система управління оснащується лічильником часу напрацювання УФ ламп та мережевим шлюзом, який забезпечує передачу інформації про роботу бактерицидного опромінювача на віддалений комп’ютер або смартфон диспетчера.
Безпека експлуатації
В частині вимог безпеки бактерицидний опромінювач ОБЕРІГ відповідає вимогам наступних діючих стандартів та нормативних документів, а саме:
- ДСТУ 7237:2011 ССБП. Електробезпека. Загальні вимоги та номенклатура видів захисту;
- ДСТУ ІЕС 61140:2005 Захист проти ураження електричним струмом. Загальні аспекти щодо установок та обладнання (ІЕС 61140:2001, IDT);
- ДСТУ EN 61547:2016 (EN 61547:2009, IDT) Електромагнітна сумісність. Обладнання для загального освітлення. Вимоги до завадостійкості;
- ІЕС 60529:1999 Ступені захисту, забезпечувані оболонками (Код IP).
Бактерицидний опромінювач оснащається системою захисного відключення системи електроживлення установки при випадковому дотику обслуговуючого персоналу до струмоведучих частин УФ установки.
Надійність роботи
Безвідмовність роботи забезпечується без постійного обслуговування і контролю в умовах температури навколишнього середовища в інтервалі від 278 К (5 ° С) до 308 К (35 ° С) і відносній вологості від 70% при температурі 293 К (20 ° С) до 80 % – при 298 К (25 ° С). Живлення УФ установки здійснюється від однофазної електричної мережі змінного струму з напругою 230 В і частотою 50 Гц.
