Згідно “Порядку повторного використання очищених стічних вод та осаду стічних вод за умови дотримання нормативів гранично допустимих концентрацій забруднюючих речовин” (Наказ Міністерства розвитку громад, територій та інфраструктури № 1025 від 08.11.2023) осади стічних вод, що використовуються для удобрювання, повинні відповідати вимогам ДСТУ 7369:2013 та мати позитивний висновок державної санітарно-епідеміологічної експертизи. При підготовці осадів для утилізації з метою удобрювання ґрунтів та використання як сировина для отримування альтернативного виду палива впровадження технологічних стадій знезараження та сушки осадів є обов’язковим.

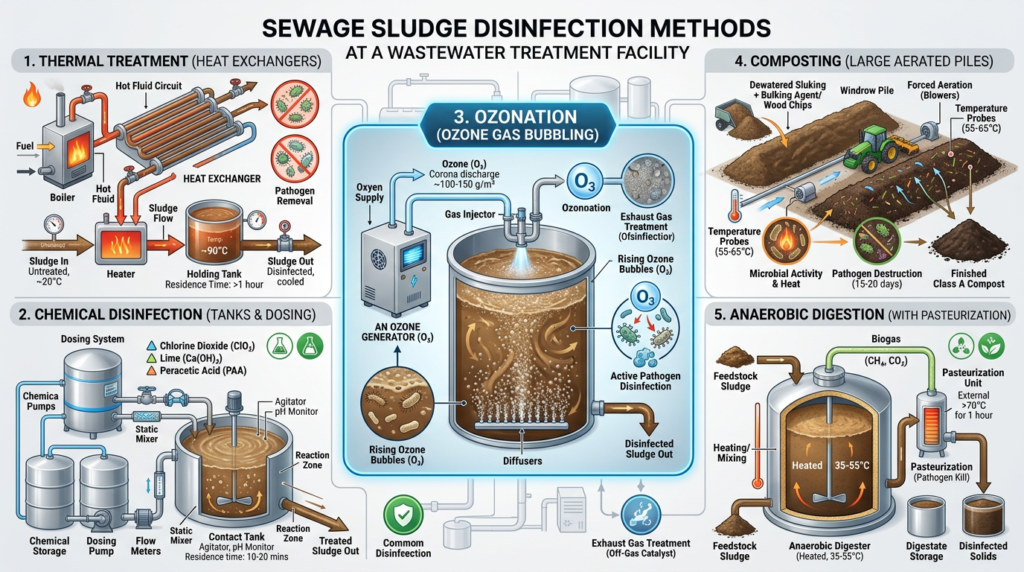

Серед технологій, що використовуються для знезараження осаду стічних вод найбільш поширенними є технології термічної обробки (коли осад нагрівається до температури понад 65оС), хімічного знезараження за допомогою вапняка або пестицидів та технологія компостування. Всі ці технології здатні забезпечити необхідний знезаражуючий ефект, але всі вони мають свої складнощі. Так, наприклад, технологія термічного знезараження потребує значних витрат теплової енергії. Хімічне знезараження потребує внесення сторонніх хімічних речовин, які мають токсичний характер. Для компостування потрібні достатні площі та час.
Альтернативою цим знезаражуючим технологіям є технологія, яка об’єднує в собі достоїнства як фізичних, так і хімічних методів знезараження, а саме технологія ОЗОНУВАННЯ.
Технологія знезараження озоном (рег. CAS №10028-15-6) об’єднує в собі всі переваги наявних методів фізичного та хімічного знезараження. Висока ефективність знезараження забезпечується високою біоцидною здатністю озону. Озон ефективно знищує як патогенні, так і непатогенні мікроорганізми, бактерії, віруси, цисти та інших паразитів. Завдяки високій окиснювальній здатності озон ефективно руйнує токсичні речовини, які знаходяться у осаді, окислює важкі метали та зменшує токсичність шкідливих речовин, перетворюючі їх на менш токсичні. Озонування знищує специфічні запахи.
Для знезараження осаду нашими інженерами розроблені спеціальні знезаражуючі камери роторного типу. Завдяки своїй газоподібній формі, озон легко проникає в усі пори зневодненого осаду, тим самим забезпечуючи високий рівень контакту. Озон добре розчинюється у воді, що дозволяє використовувати його для знезараження стоків. Обертання камери знезараження забезпечує інтенсивне перемішування продукту всередині знезаражуючої камери, що посилює ефективність знезараження.
Конструкція та принцип дії
Технологічний комплекс складається з чотирьох однакових знезаражуючих модулів:
Знезаражуючий модуль складається з камери знезараження:
Корпус камери знезараження, приймальний бункер, шнековий навантажувач, трубопроводи та інші частини технологічного комплексу, які контактують з озоном і продуктом, що знезаражується, виконуються з нержавіючої сталі марки (AISI 304) та інших стійких до корозії матеріалів. До складу камери знезараження входить високовольтний генератор озону (він забезпечує отримання озону з кисню) та інші, необхідні для роботи озонатора, системи. Необхідний для роботи озонатора кисень отримують за допомогою адсорбційного концентратора кисню. Живлення установки здійснюється від трифазної електричної мережі змінного струму напругою AC 400 В і частотою 50 Гц.
Технологічне рішення
Ефективність знезараження залежить від об’єму камери знезараження, концентрації в ній озону, кількості осаду, що знезаражується, і його вологості та дисперсності, потужності озонатора, а також від тривалості озонування. Знезараження продукту проводиться в ротаційній камері методом глибокого озонування. Озон під невеликим надлишковим тиском подається в камеру знезараження, де відбувається його контакт зі зневодненим осадом. Обертання камери знезараження забезпечує рівномірний контакт озону з продуктом, що знаходиться у камері знезараження. Конструкція камери дає змогу забезпечити знезараження осаду з продуктивністю до 0,7 – 0,8 т/годину (за питомої ваги зневодненого осаду 700 кг/м3). Розрахункова тривалість циклу знезараження становить 60 хвилин. Завантаження камери знезараження здійснюється за допомогою шнекового навантажувача.
Наявність декількох знезаражувальних модулів дає змогу забезпечити безперервність технологічного процесу, довівши його продуктивність до 50 т/добу. Управління процесом знезараження здійснюється в напівавтоматичному режимі.
Основні технічні параметри
| № | Параметр | Значення | Од. виімру |
| 1 | Номінальна продуктивність | 50 | т/добу |
| 2 | Розрахункова ефективність знезараження за патогенними мікроорганізмами, не менше | 99,9 | % |
| 3 | Кількість знезаражувальних модулів | 4 | шт. |
| 4 | Обсяг одноразового завантаження камери знезараження | 1,0 | м3 |
| 5 | Загальна продуктивність озонаторів | 150 … 200 | гО3/годину |
| 6 | Розрахункова тривалість циклу знезараження | 60 | хвилин |
| 7 | Витрата холодної води (15 … 25оС) у системі охолодження | 0,15 … 0,2 | м3/годину |
| 8 | Напруга | 400 | В |
| 9 | Частота струму | 50 | Гц |
| 10 | Потужність | 15 | кВт |
| 11 | Площа, яка необхідна для розміщення комплексу | 100 | м2 |
Система автоматичного управління
Технологічний комплекс оснащується системою автоматичного управління (АСУ) на базі програмованого контролера.
АСУ забезпечує:
- управління режимами роботи камери знезараження (обертальний і коливальний режими, амплітуда коливань, зміна напрямку обертання, контроль тривалості циклу знезараження);
- управління роботою генератора озону;
- управління системою подачі кисню;
- управління системою водяного охолодження;
- контроль концентрації озону на вході в камеру знезараження;
- управління системою транспортування знезараженого продукту (управління стрічковим транспортером) тощо.
Переваги
Технологічний комплекс знезараження зневоднених осадів стічних вод БОЗОН 4М2500 вирізняється високим рівнем екологічної безпеки, адже озон доволі швидко (протягом кількох десятків хвилин) перетворюється на звичайний кисень і не чинить шкідливого впливу на навколишнє природне середовище. У процесі роботи комплексу не виробляється СО2, що підвищує його екологічну цінність.
Технологічний комплекс БОЗОН 4М2500 є гарною альтернативою знезаражуючим комплексам, які базуються на застосуванні термічних або хімічних методів знезараження.
Питомі витрати електрики, яка необхідна для знезараження осаду, не перевищують 10 кВт·годин/т.
