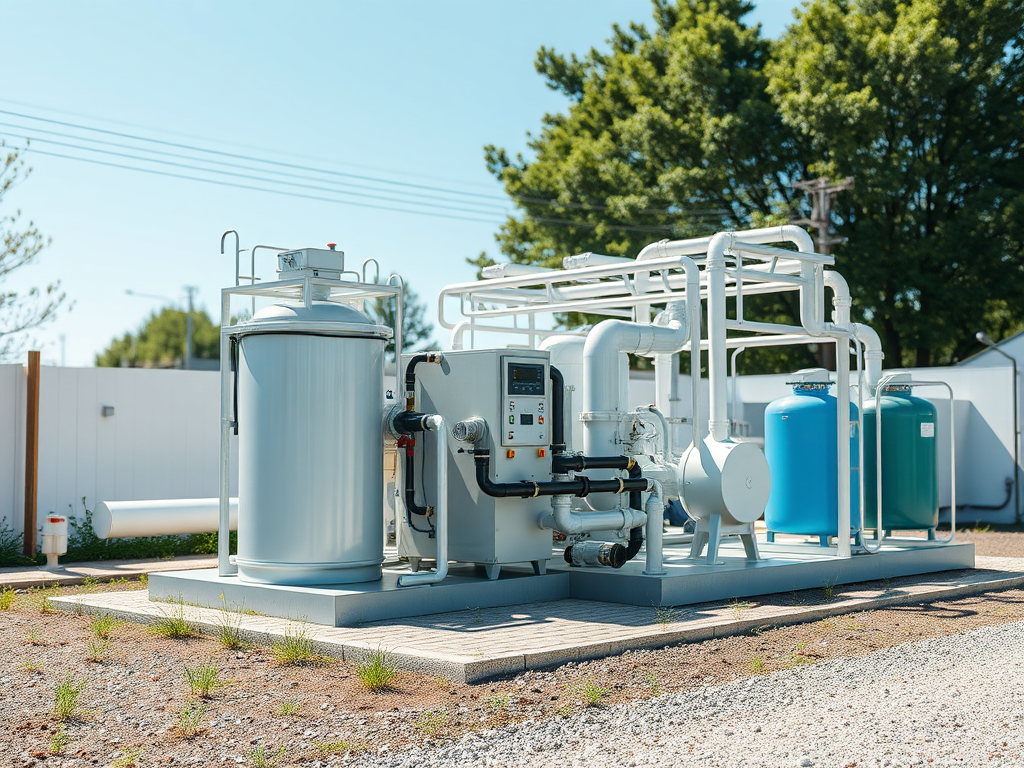

Призначення
Очисна станція призначена для очищення стічних вод після біологічного очищення з метою повторного їх використання для господарчих цілей (у якості технічної води).
Основні технічні параметри
- Номінальна продуктивність станції очищення становить 15 м3/добу;
- Потужність станції у режимі очищення становить 0,75 кВт;
- Станція очищення може розміщуватися на окремій ділянці площею 10 – 12 м2;
- Підключення станції очищення до каналізаційної мережі здійснюється трубопроводом з умовним діаметром 50 мм;
- Очисна станція здійснює очищення стічних вод від часток мулу та завислих речовин і забезпечує знезараження стічних вод ультрафіолетовим випромінюванням.
Технологічне рішення
Враховуючи вимоги до стічних вод, які використовуються для технологічних та господарчих цілей, вибране наступне технологічне рішення:
- Неочищені стічні води, після їх очищення у системі біологічного очищення, самопливом поступають до фільтру першої ступені очищення, де з води за допомогою механічної решітки видаляються частки мулу та завислі речовини, що залишилися у воді після проходження системи біологічного очищення. На цьому етапі концентрація завислих речовин знижується до 10 – 15 мг/л;
- Далі, за допомогою заглибленого насосу стічні води подаються на очищення до фільтру другої ступені очищення. На цьому етапі здійснюється зниження концентрації завислих речовин до 5 мг/л (тобто до рівня вимог, які пред’являються до стічних вод перед їх скиданням до водоймищ, де може вирощуватися риба);
- Очищенні стічні води подаються до установки ультрафіолетового знезараження, яка забезпечує ефективне знешкодження наявних у очищеній воді бактерій і вірусів;
- Очищена і знезаражена вода надходить до накопичувальної ємності, з якої вона може бути використана для подальших потреб.
Очищення стічних вод від завислих речовин
Враховуючи що для біологічного очищення стічних вод використовується безнапірна технологія очищення, для подальшого очищення води доцільно використати безнапірні промивні фільтри з зернистим завантаженням. Очищення води у таких фільтрах здійснюється при проходженні стічних вод через фільтруюче завантаження.
Так для першої ступені очищення доцільно застосувати безнапірний промивний фільтр з завантаженням з кварцового піску.
Конструкція фільтру забезпечує очищення біологічно очищених стічних вод від завислих речовин та часток мулу з ефективністю до 40 – 50%, що дозволяє на виході отримати воду з концентрацією завислих речовин від 10 до 15 мг/л, та знизити БПКпов до 10 – 15 мгО2/л та ХПК – до 15 – 35 мгО2/л.
На другій ступені очищення також доцільно застосувати безнапірний промивний фільтр, який завантажено активованим вугіллям.
Таке двоетапне очищення стічних вод після їх біологічного очищення дозволяє знизити концентрацію завислих речовин до 5 мг/л та частково очистити воду від органічних речовин, які визивають біологічне обростання технологічних трубопроводів та водопровідної арматури.
Біологічно очищені стічні води є джерелом мікроорганізмів, які здатні визвати біологічне обростання трубопроводів, що негативно впливає на роботу технологічного обладнання, яке використовує цю воду. Крім того у очищеній воді присутні небезпечні мікроорганізми (кишкова та дизентерійні палички, стафілококи та інші), які при контакті води з повітрям потрапляють у навколишнє середовище і у вигляді аерозолів потрапляють до легень людини, визиваючи загрозу її здоров’ю.
Знезараження
Знезараження очищених стічних вод забезпечується за допомогою екологічно безпечного метода УФ знезараження. Знезараження очищених стічних вод здійснюється за допомогою установки знезараження інфікованих стоків ВОДОГРАЙ В1С, яка спеціально розроблена для знезараження інфікованих стічних вод.
Знезараження інфікованих стічних вод здійснюється за рахунок її УФ опромінення підвищеною до 40 мДж/см2, що забезпечує високу ефективність знезараження забезпечуючи відповідність мікробіологічних показників знезараженої води на виході установки вимогам СанПіН № 4630-88 «Охорона поверхневих вод від забруднень».
Конструкція. Установка складається з камери УФ знезараження, блоку промивки і шафи управління. Камера УФ знезараження виконується з якісної нержавіючої сталі та інших стійких до корозії матеріалів. Всередині камери УФ знезараження знаходяться бактерицидні лампи, які розміщені у захисних трубках, що забезпечує їх захист від прямого контакту з водою і стабілізує їх робочу температуру.
Управління УФ установкою здійснюється за допомогою шафи управління. Система управління забезпечує контроль основних режимів роботи знезаражуючої установки, а також управління роботою окремих її вузлів та агрегатів.
Під час роботи установки УФ знезараження здійснюється забруднення зовнішньої поверхні захисних трубок органічними речовинами, що суттєво зменшує ефективність знезараження води. Відновлення прозорості цих трубок забезпечується методом промивання порожнини камери УФ знезараження спеціальним миючим засобом за допомогою блоку промивки.
Відновлення фільтруючої здатності фільтрів
У процесі очищення стічних вод за допомогою фільтруючого завантаження з води видаляється досить велика кількість завислих речовин та часток мулу, які накопичуються всередині фільтруючого завантаження. В результаті забруднення фільтруючого завантаження збільшується гідравлічний опір фільтру, що ускладнює процес очищення води і веде до зменшення продуктивності фільтру.
Відновлення фільтруючої здатності фільтру досягається за рахунок його промивання зворотним потоком очищеної води.
Головною перевагою таких фільтрів є досить довгий термін роботи без заміни фільтруючого завантаження та проста можливість відновлення їх фільтруючої здатності, що суттєво зменшує експлуатаційні витрати.
Технічні показники
| № | Показник | Од. виміру | Значення |
| 1 | Продуктивність (номінальна) | м3/добу | 15 |
| 2 | Завантаження фільтрів: | ||
| Фільтр 1-ї ступені очищення (пісок кварцовий) | дм3 | 200 | |
| Фільтр 2-ї ступені очищення (активоване вугілля) | дм3 | 160 | |
| 3 | Потужність у режимі очищення: | кВт | 0,75 |
| Потужність у режимі промивки фільтруючого завантаження | кВт | 2,5 | |
| 4 | Напруга живлення | В | 400 |
| 5 | Частота струму | Гц | 50 |
| 6 | Об’єм ємності для очищеної води (промивка фільтруючого завантаження) | м3 | 5 |

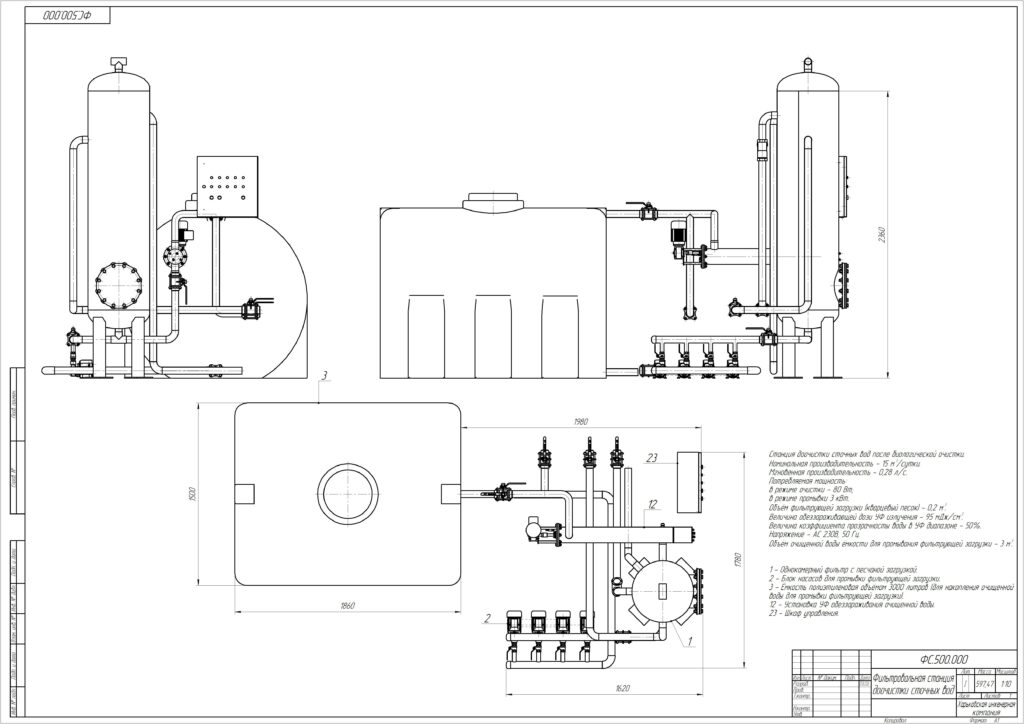

| 7 | Розміри (без накопичувальних ємностей) | мм | 2400 x 1250 x 2350 |
Переваги
Запропоновані конструктивні рішення дозволяють забезпечити:
- високу ефективність очищення та знезараження стічних вод, довести їх показники до вимог СанПіН № 4630-88 «Охорона поверхневих вод від забруднень», що дозволить використовувати очищені стічні води у технологічних цілях, або забезпечити полив рослин цією водою;
- очисна станція не потребує будь-яких додаткових робіт з її налагоджування та запуску до експлуатації, єдине, що необхідно – це завантажити всередину корпусів фільтрів фільтруюче завантаження (пісок і вугілля) та з’єднати окремі модулі трубопроводами у відповідності до технологічної схеми;
- наявність системи промивки фільтруючого завантаження забезпечує тривалу роботу очисної станції без заміни фільтруючого завантаження. Заміну фільтруючого завантаження рекомендується проводити один – два рази на рік, що практично не впливає на собівартість процесу очищення;

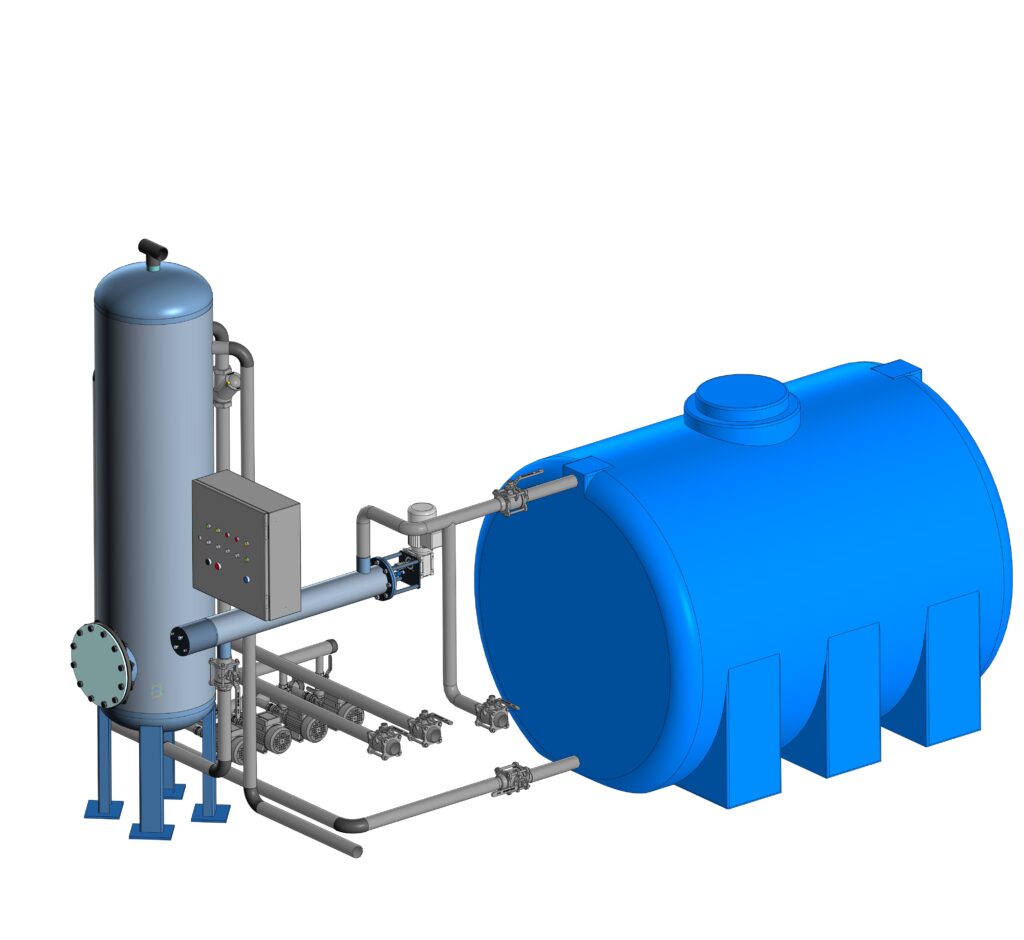

- очисна станція виконується у вигляді окремих модулів, які зв’язані між собою трубопроводами. Це дозволяє розмістити його в умовах діючих виробничих приміщень;
- корпуси фільтрів та камери УФ знезараження виконуються з нержавіючої сталі марки AISI304, трубопроводи – з полімерних матеріалів, що забезпечує високу надійність та довгий термін експлуатації обладнання;
- станція працює у автоматичному режимі.
